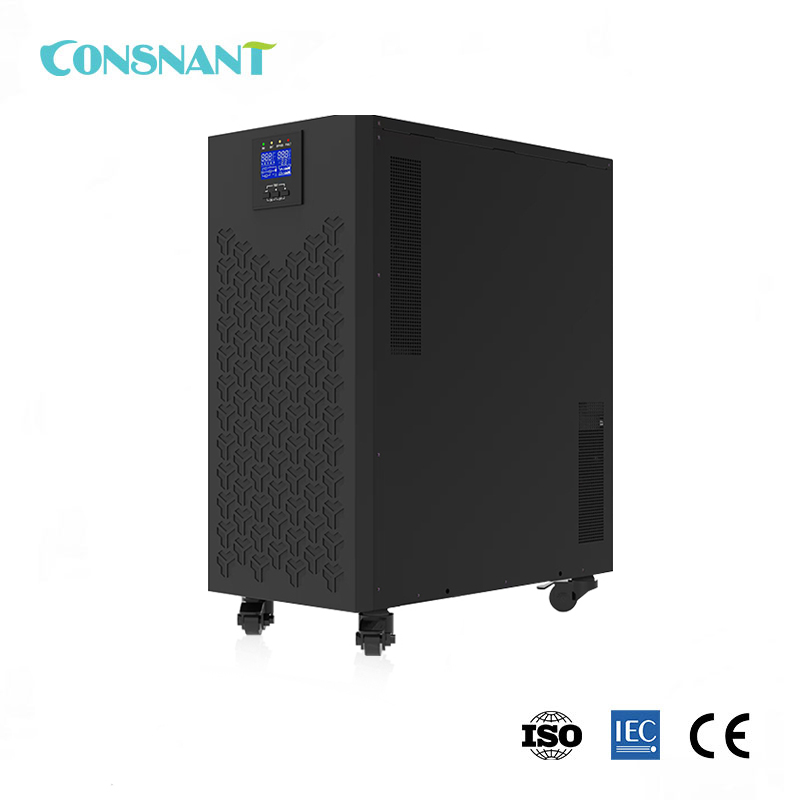

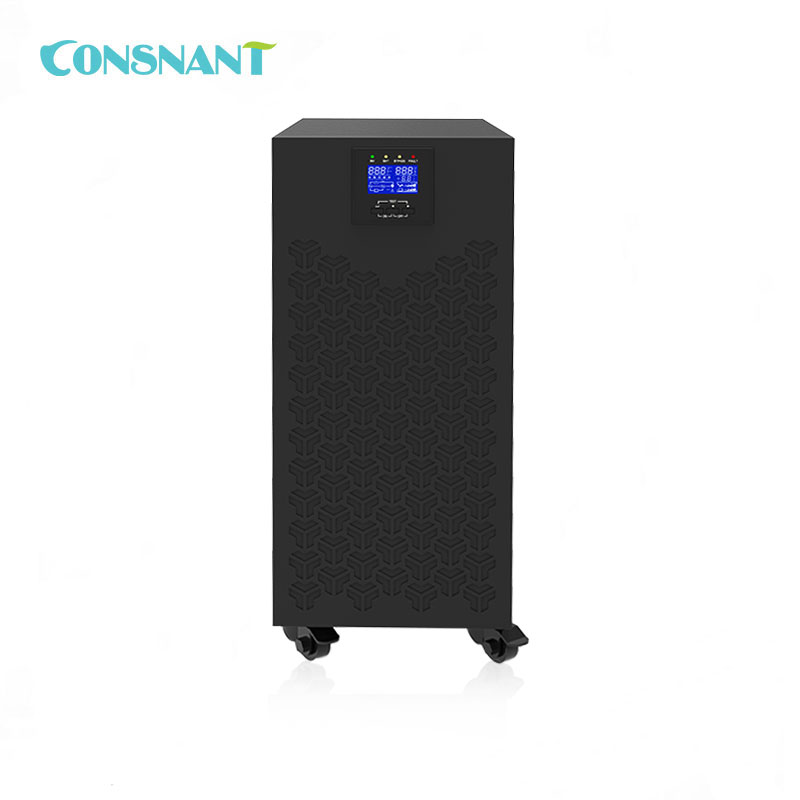

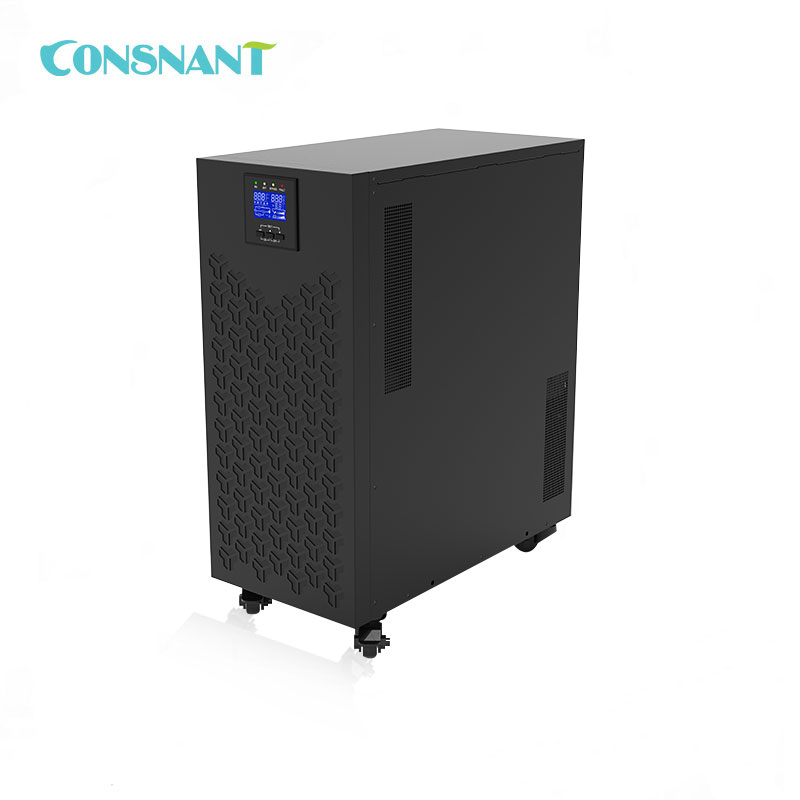

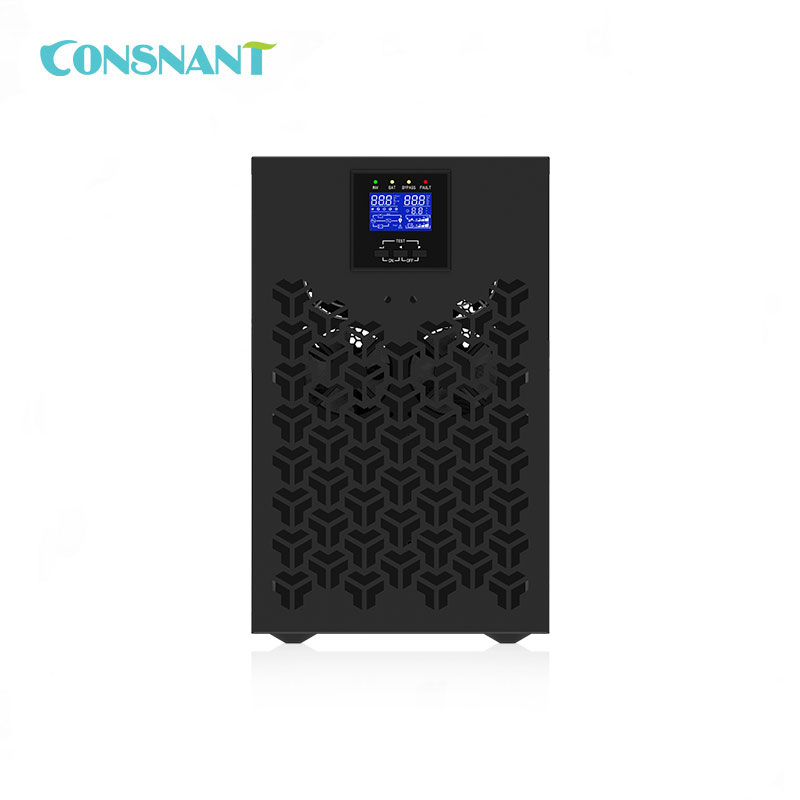

UPS en línea de alta frecuencia de torre 6 - 10KVA
Artículo No :
CNH110 6 - 10KVAOrden (MOQ) :
10 pcsPago :
T/TOrigen del producto :
ChinaColor :
BlackPuerto de embarque :
ShenzhenTiempo de espera :
3 weeksPeso :
14.8-54.2 KgUPS en línea de alta frecuencia de torre 6-10KVA
Descripción
Característica:
1. Tiempo de transferencia cero
UPS en línea de doble conversión real, proporciona la protección más completa para equipos de misión crítica contra una amplia gama de problemas de calidad de energía.
2. Basado en control digital DSP
El control digital base DSP avanzado brinda un alto rendimiento de alto factor de potencia de entrada, baja distorsión, suministra la carga con una fuente de alimentación de CA de onda sinusoidal perfecta.
3. Rango de red de entrada ultra amplio
Fuerte compatible con ultra con entorno eléctrico, manténgase bien con redes de rango ultra amplio de 90 V ~ 300 V, 40 ~ 70 Hz, reduzca drásticamente la descarga de la batería, prolongue la vida útil de la batería.
4. La mejor capacidad de carga
Factor de potencia de salida de hasta 0,9, 50/60 Hz Adaptación automática, voltaje seleccionable, se adapta perfectamente a todo tipo de aplicación.
5. Compatible con grupos electrógenos
Capaz de trabajar con una amplia gama de Genset, aislar la fluctuación y el ruido de Genset, proporcionar un suministro de energía estable y limpio al equipo del usuario.
6. Alto factor de potencia de entrada
Gracias a la tecnología PFC controlada digitalmente, factor de potencia de entrada >0,99, evita eficazmente la contaminación eléctrica y ahorra gastos de energía para el cliente.
7. Diseño confiable
Fabricado con PCB de doble cara de base de fibra de vidrio fuerte (FR4), empresa con componente de gran envergadura, mejora en gran medida la confiabilidad en entornos hostiles, ventilación bien diseñada y revestimiento conformado, evita la acumulación de polvo, mejora la resistencia a la corrosión.
8. Abierto a la personalización
Basado en un controlador potente y una arquitectura abierta, el producto se puede personalizar para satisfacer las necesidades de integración de un sistema automático o un sistema de supervisión inteligente.
Parámetros técnicos:
| Modelo | CNH110-6K | CNH110-6KS | CNH110-10K | CNH110-10KS | |
| Capacidad | VA/W | 6kVA/5,4kW | 10kVA/9kW | ||
| Topología | UPS en línea de doble conversión | ||||
| Fase | Entrada monofásica Salida monofásica | ||||
| Entrada de red | Alambrado | L/N+PE | |||
| Voltaje nominal | 208/220/230/240Vac | ||||
| Rango de voltaje | 90~300 VCA | ||||
| Rango de frecuencia | 40Hz-70Hz | ||||
| Factor de potencia de entrada | ≥0,99 | ||||
| Salida de CA | Alambrado | L/N+PE | |||
| Tensión de salida | 208/220/230/240 VCA | ||||
| Regulacion de voltaje | ±1% | ||||
| Frecuencia de salida | 50/60 ± 4 Hz (modo de sincronización) / 50/60 Hz ± 0,1 % (funcionamiento libre) | ||||
| forma de onda | Onda sinusoidal pura | ||||
| Distorsión | <2% (carga lineal) | ||||
| (THDV%) | <7% (carga no lineal) | ||||
| Capacidad de sobrecarga | 10Min@105%~125%Carga nominal 60 s a 125 %~150 % de carga nominal 0.5Seg.@>150%Carga nominal |
||||
| Eficiencia | Modo CA/CA | >93% | |||
| Modo CC/CA | >91% | ||||
| Bateria cargada | Voltaje nominal de la batería | 144/192 VCC Interno/ |
192/240 VCC Externo |
192 VCC Interno |
192/240 VCC Externo |
| Capacidad de la batería | 12V/7AHx12 piezas/ 12V/7AHx16 piezas |
Depende de la batería externa | 12V/7AHx16Uds/ 12V/9AHx16 piezas |
Depende de la batería externa | |
| Tiempo de respaldo | >6 minutos a media carga | >6 minutos a media carga | |||
| Corriente de carga | Modelo estándar con batería interna: 1A Modelo de tiempo de respaldo largo: 4A |
||||
| Físico | Estilo de chasis | Torre | |||
| Dimensión de la torre | C6KS, C10kS: 190 (ancho) x 340 (alto) x 534 (profundidad) mm C6K-12BAT: 190 (ancho) x 360 (alto) x 534 (profundidad) mm C6K-16BAT, C10K: 190 (ancho) x 456 (alto) x 534 (profundidad) |
||||
| Peso (kg) | C6K-12BAT: 37kg C6K-16BAT: 46,5 kg |
14,8 kg | C10K-7AHx16: 47,8 kg C10K-9AHx16: 54,2 kg |
16 kg | |
| IHM | PANTALLA LCD | Voltaje de red de entrada, frecuencia, nivel de carga, modo de operación, estado de salud | |||
| Interfaz de comunicación de estándares | 1. PUERTO RS232 | ||||
| Tarjeta de extensión opcional | 2. Tarjeta NMC: admite el control remoto del UPS a través de la aplicación de teléfono inteligente, la página web, el software del monitor de la PC, el servidor de soporte/apagado del NAS 3. Tarjeta MODBUS, 4. Tarjeta USB 5. Tarjeta de relé (necesita montaje de acuerdo con la solicitud del pedido antes del envío) |
||||
|
Entorno operativo Resistencia |
Rango de temperatura | -10~50oC | |||
| Humedad relativa | 0-98% (sin condensación) | ||||
| Ruido acústico | <55dB a 1 metro | ||||
Nota:
① La capacidad y el voltaje de la batería están abiertos a la personalización
② La dimensión puede variar para diferentes biseles
③ La configuración de enchufe y terminal en el panel posterior puede ser diferente para países o regiones según el pedido
④ Más personalización de parámetros, comuníquese con el representante de ventas
Technical Parameters:
| Model | CNH110-6K | CNH110-6KS | CNH110-10K | CNH110-10KS | |
| Capacity | VA/W | 6kVA/5.4kW（Optional 6KW） | 10kVA/9kW（Optional 10KW） | ||
| Topology | Double Conversion Online UPS | ||||
| Phase | Single Phase Input Single Phase Output | ||||
| Mains Input | Wiring | L/N+PE | |||
| Rated Voltage | 208/220/230/240Vac | ||||
| Voltage Range | 90~300VAC | ||||
| Frequency Range | 40Hz-70Hz | ||||
| Input Power Factor | ≥0.99 | ||||
| AC Output | Wiring | L/N+PE | |||
| Output Voltage | 208/220/230/240VAC | ||||
| Voltage Regulation | ±1% | ||||
| Output Frequency | 50/60±4Hz(Sync Mode) / 50/60Hz±0.1%(Free Run) | ||||
| Waveform | Pure Sine Wave | ||||
| Distortion | <2%(Linear Load) | ||||
| (THDV%) | <7%(None-Linear Load) | ||||
| Over load capability | 10Min@105%~125%Rated Load 60Sec.@125%~150%Rated Load 0.5Sec.@>150%Rated Load |
||||
| Efficiency | AC/AC Mode | >93% | |||
| DC/AC Mode | >91% | ||||
| Battery&Charge | Rated Battery Voltage | 144/192VDC Internal/ |
192/240VDC External |
192VDC Internal |
192/240VDC External |
| Battery Capacity | 12V/7AHx12Pcs/ 12V/7AHx16Pcs |
External Battery Depends | 12V/7AHx16Pcs/ 12V/9AHx16Pcs |
External Battery Depends | |
| Backup Time | >6mins @ Half Load | >6mins @ Half Load | |||
| Charging Current | Standard Model with Internal Battery:1A Long Backup Time Model :4A |
||||
| Physical | Chassis Style | Tower | |||
| Tower Dimension | C6KS, C10kS: 190(W)X340(H)x534(D)mm C6K-12BAT:190(W)X360(H)x534(D)mm C6K-16BAT, C10K: 190(W)X456(H)x534(D) |
||||
| Weight (kg) | C6K-12BAT: 37kg C6K-16BAT: 46.5kg |
14.8kg | C10K-7AHx16: 47.8kg C10K-9AHx16: 54.2kg |
16kg | |
| HMI | LCD DISPLAY | Input Mains Voltage, Frequency, Load level, Operation Mode, Health Status | |||
| Standards Communication Interface | 1. RS232 PORT | ||||
| Optional Extension Card | 2. NMC Card: Support remote monitor the UPS via Smart Phone APP, Web page, PC Monitor Software , Support Server / NAS shutdown 3. MODBUS Card, 4. USB Card 5. Relay Card (Needs assembly according to order request before shipping |
||||
|
Operating Environment Endurance |
Temperature range | -10~50oC | |||
| Relative Humidity | 0-98%（Non-condensing） | ||||
| Acoustics Noise | <55dB @ 1 meters | ||||
Note:
① Battery Capacity and voltage is open to customization
② Dimension might vary for different bezel
③ The socket and terminal configuration on the rear panel may be different for countries or regions according to order
④ More parameter customization，please contact sales representative
