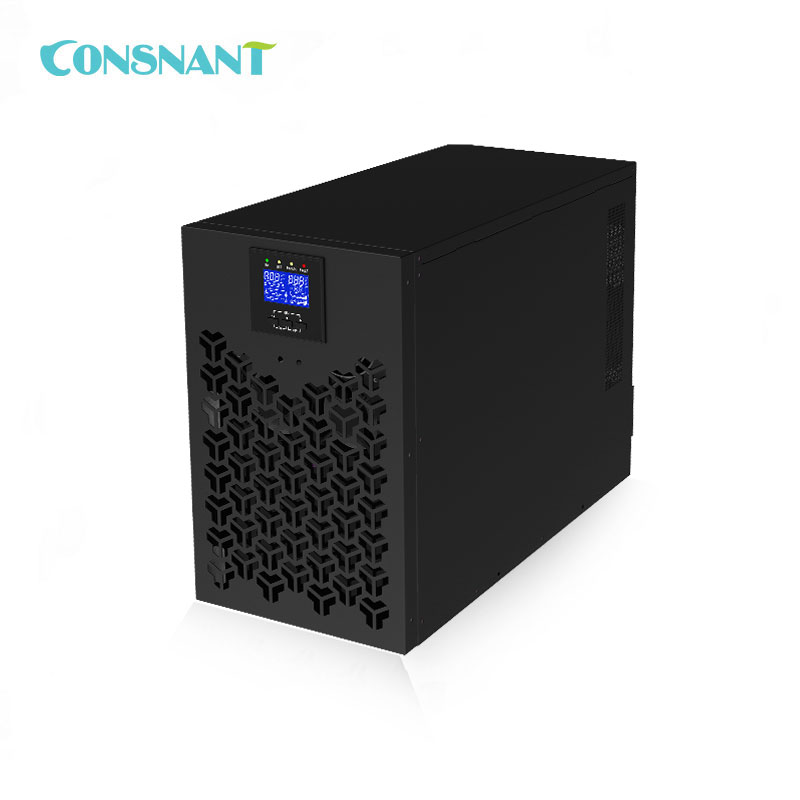

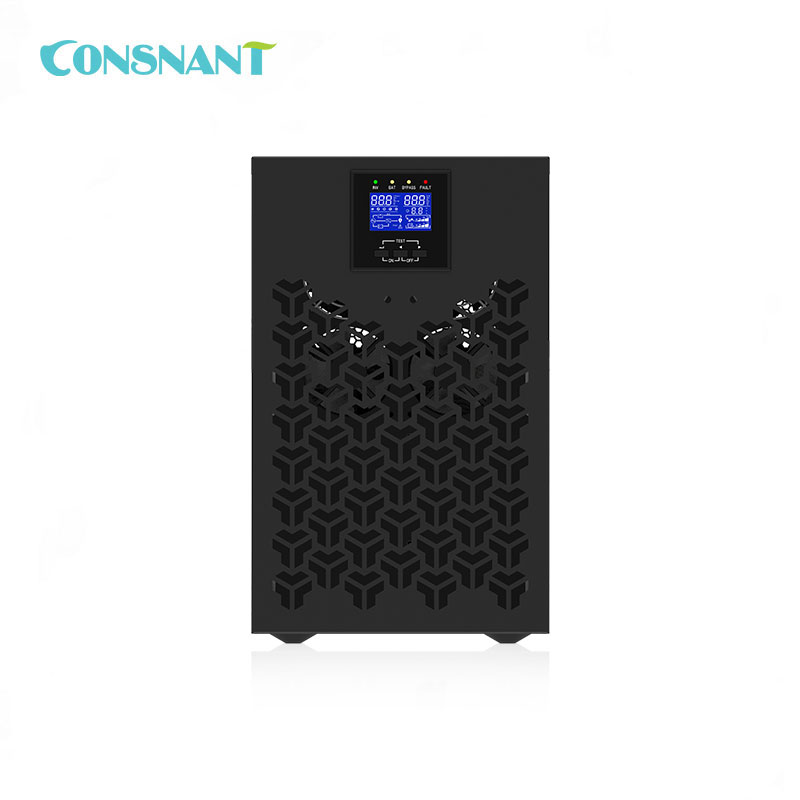

Artículo No :
CNH310 10 - 20KVAOrden (MOQ) :
1 pcsPago :
T/TOrigen del producto :
ChinaColor :
BlackPuerto de embarque :
ShenzhenTiempo de espera :
1 weekPeso :
17-90.1 KgCaracterística:
1. Tiempo de transferencia cero
UPS en línea de verdadera doble conversión: brinda la protección más completa para equipos de misión crítica contra una amplia gama de problemas de calidad de energía.
2. Basado en control digital DSP
El control digital avanzado de base DSP brinda un alto rendimiento de alto factor de potencia de entrada, baja distorsión y suministra a la carga una fuente de alimentación de CA de onda sinusoidal perfecta.
3. Rango de entrada de red ultra amplio
Fuerte compatibilidad con entornos ultra eléctricos, se mantiene bien con una red eléctrica de rango ultra amplio de 90 V ~ 300 V, 40 ~ 70 Hz, reduce drásticamente la descarga de la batería y prolonga la vida útil de la batería.
4. Mejor capacidad de carga
Factor de potencia de salida de hasta 0,9 (1,0 opcional), 50/60 Hz Adaptación automática, voltaje seleccionable, se adapta perfectamente a todo tipo de aplicaciones.
5. Compatible con grupo electrógeno
Capaz de trabajar con una amplia gama de grupos electrógenos, aislar las fluctuaciones y el ruido del grupo electrógeno y proporcionar un suministro de energía estable y limpio al equipo del usuario.
6. Alto factor de potencia de entrada
Gracias a la tecnología PFC controlada digitalmente, el factor de potencia de entrada >0,99 evita eficazmente la contaminación eléctrica y ahorra gastos de energía para el cliente.
7. Diseño confiable
Fabricado con PCB de doble cara con base de fibra de vidrio resistente (FR4), empresa con componentes de gran envergadura, mejora en gran medida la confiabilidad en entornos hostiles, ventilación bien diseñada y revestimiento conformado, evita la acumulación de polvo y mejora la resistencia a la corrosión.
8. Abierto a la personalización
Basado en un controlador potente y una arquitectura abierta, el producto se puede personalizar para satisfacer las necesidades de integración de un sistema automático o un sistema de supervisión inteligente.
Parámetros técnicos:
Modelo | CNH310 10K | CNH310 10KS | CNH310 15K | CNH310 15KS | CNH310 20K | CNH310 20KS | ||||||
Capacidad | VA/W | 10 kVA/9 kW(Opcional 10KW) | 15 kVA/13,5 kW(Opcional 15KW) | 20 kVA/18 kW (opcional: 10 kW) | ||||||||
Topología | UPS en línea de doble conversión | |||||||||||
Fase | Entrada monofásica Salida monofásica O | |||||||||||
AC Entrada de red | Alambrado | Monofásico L/N+PE OR | ||||||||||
3 fases (L1,L2,L3,N)/N+PE | ||||||||||||
Voltaje nominal | 208/220/230/240 VCA | |||||||||||
Rango de voltaje | Línea-Neutro 90~300 VCA | |||||||||||
Línea-Línea 150~500 VCA | ||||||||||||
Rango de frecuencia | 40 Hz-70 Hz | |||||||||||
Factor de potencia de entrada | ≥0,99 | |||||||||||
Salida de CA | Alambrado | L/N+PE | ||||||||||
Voltaje de salida nominal | 208/220/230/240 VCA | |||||||||||
Regulación de voltaje | ±1% | |||||||||||
Frecuencia de salida | 50/60 ± 4 Hz (modo de sincronización) / 50/60 Hz ± 0,1 % (funcionamiento libre) | |||||||||||
Forma de onda | Onda sinusoidal pura | |||||||||||
Distorsión | <2% (carga lineal) | |||||||||||
(THDV%) | <7% (carga no lineal) | |||||||||||
Capacidad de sobrecarga | 10 min al 105 % ~ 125 % de carga nominal | |||||||||||
60 s al 125 % ~ 150 % de la carga nominal | ||||||||||||
0,5 s a >150 % de carga nominal | ||||||||||||
Eficiencia | Modo CA/CA | >94% | ||||||||||
Modo CC/CA | >92% | |||||||||||
Batería & Cargar | Voltaje nominal de la batería | 192 VCC | Batería externa de 192/240 VCC | 192 VCC | Batería externa de 192/240 VCC | 192 VCC | Batería externa de 192/240 VCC | |||||
12 V x 16 piezas | 12 V x 32 piezas | 12 V x 32 piezas | ||||||||||
Capacidad de la batería | 12 V/7 Ah | La batería externa depende | 12 V/7 Ah | La batería externa depende | 12 V/7 Ah | La batería externa depende | ||||||
Tiempo de respaldo | >6 minutos | >8 minutos | >6 minutos | |||||||||
@media carga | @media carga | @media carga | ||||||||||
Corriente de carga | Modelo con tiempo de respaldo prolongado: 4 A | |||||||||||
Físico | Estilo de chasis | Torre | ||||||||||
Dimensión de la torre | 3C10kS: 190 (ancho) x 340 (alto) x 535 (profundidad) mm 3C10k: 190 (ancho) x 456 (alto) x 534 (profundidad) mm 3C15/20kS: 238 (ancho) x 528 (alto) x 540 (profundidad) mm 3C15/20k: 300 (ancho) x 700 (alto) x 698 (profundidad) mm | |||||||||||
Peso (kg) | 47,8 kg | 17,0 kilogramos | 89,6 kg | 25,6 kg | 90,1 kilogramos | 26,1 kilogramos | ||||||
Interfaz hombre-máquina (IHM) | PANTALLA LCD | Tensión de entrada de red, frecuencia, nivel de carga, modo de funcionamiento, estado de salud | ||||||||||
Normas Interfaz de comunicación | 1. PUERTO RS232 2. Puerto Ethernet: Admite monitoreo remoto del UPS a través de la aplicación de teléfono inteligente, página web, software de monitoreo de PC, admite apagado del servidor/NAS | |||||||||||
Tarjeta de extensión opcional | 3. Tarjeta MODBUS, 4. Tarjeta USB 5. Tarjeta de relé (requiere ensamblaje según solicitud del pedido antes del envío) | |||||||||||
Entorno operativo Resistencia | Rango de temperatura | -10~50℃ | ||||||||||
Humedad relativa | 0-98% (sin condensación) | |||||||||||
Ruido acústico | <60dB a 1 metro |
Nota:
① El voltaje nominal de la batería se puede personalizar
② La dimensión puede variar para diferentes biseles.
③ La configuración del zócalo y del terminal en el panel trasero puede ser diferente para cada país o región según el pedido.
④ Para más personalización de parámetros, comuníquese con el representante de ventas.
