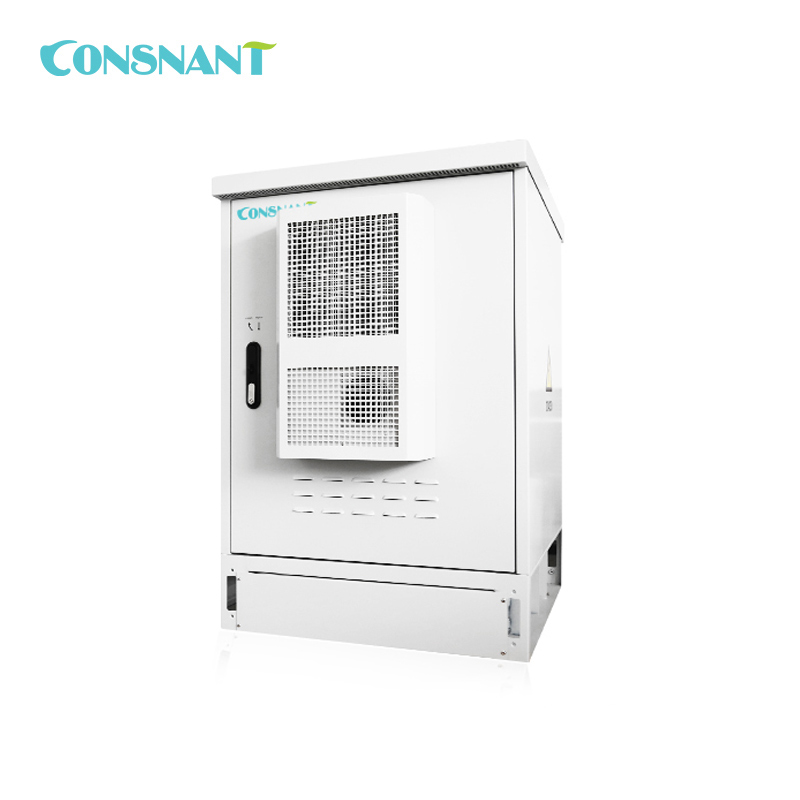

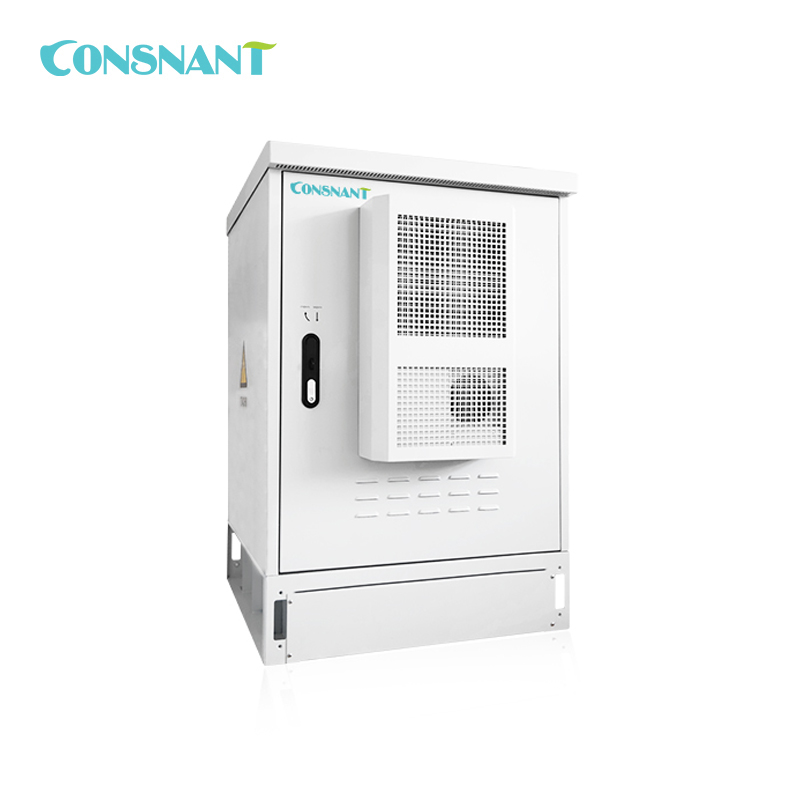

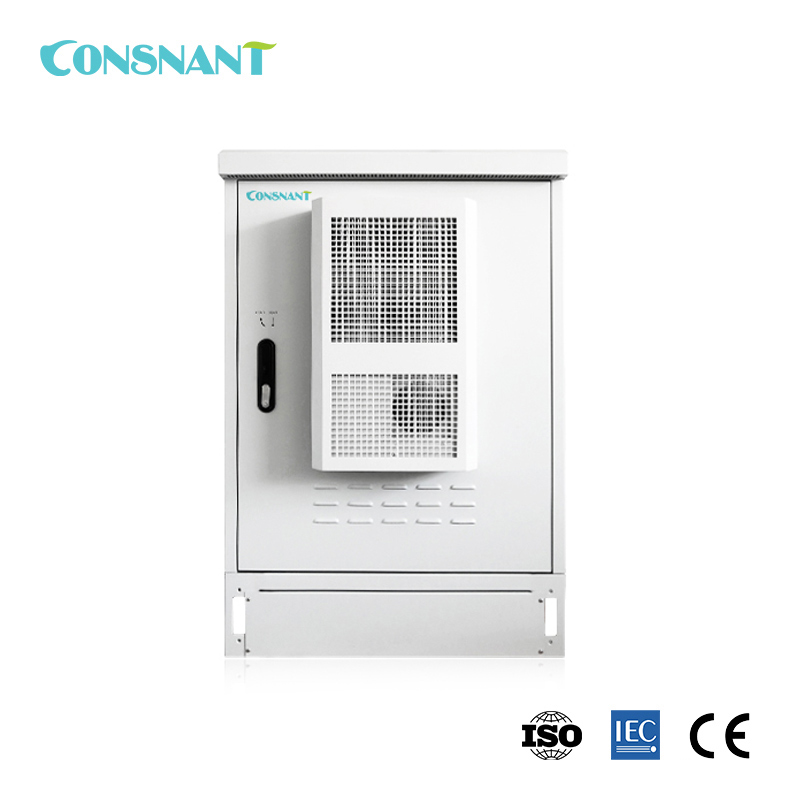

Sistema híbrido de telecomunicaciones para exteriores de 48 V CC y 100 A

Modelo: OD-TRIS-48100

Voltaje nominal: 220/230/240 V CA

Frecuencia nominal: 50/60 Hz

Factor de potencia de salida: 0,99

Rango de temperatura de uso: -20℃～＋45℃

Campo de aplicación:

Estación base de comunicaciones

Artículo No :
OD-TRIS-48100
Orden (MOQ) :
10 pcs
Pago :
T/T
Origen del producto :
China
Color :
RAL7035
Puerto de embarque :
Shenzhen
Tiempo de espera :
3 weeks
Peso :
＞200 Kg

Pregunte ahora

Descripción del Producto

Este producto integra la potencia del inversor, la potencia del rectificador, la potencia fotovoltaica (opcional), el sistema de enfriamiento y el sistema de monitoreo de energía y ambiente, brindando un entorno operativo seguro y confiable para equipos de comunicación y puede usarse ampliamente en sitios de estaciones base de comunicación al aire libre.

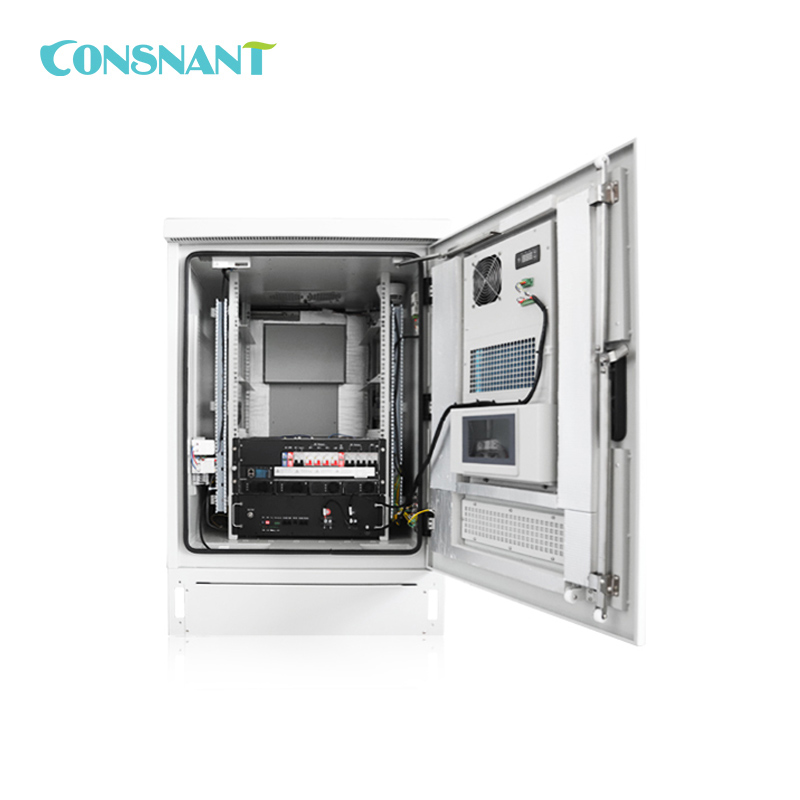

Los componentes completos de este producto incluyen:

- Gabinete

- Módulo inversor

- Módulo rectificador

- Batería de litio 48V 50AH

- Sistema de Monitoreo

- Sistema de control de temperatura

Configuración:

Configuración
Sistema	Módulo de monitorización	1 unidad
	Módulo inversor: 2KW	2 unidades
	Módulo rectificador: 30A/50A/75A	2 unidades
	Módulo solar (opcional)	50 A (rango de voltaje de entrada: 60 ~ 150 V CC)
Fuerza distribución unidad	Distribución de CA	SPD	SPD en el lado de CA
		1 ruta de entrada MCB: 1×63A/4P
	Distribución de CC	SPD	SPD en el lado de CC
		Batería	2 rutas de fusibles de entrada de batería: 2×300A/100kA
		Salida de carga	6 rutas de corriente de salida ≤50A, entre las cuales: Carga prioritaria: 2 salidas (1 MCB de 32 A, 1 MCB de 16 A) Carga no prioritaria: 4 salidas (1 MCB de 63 A, 1 MCB de 32 A, 2 Interruptor magnetotérmico de 16 A
Espacio para equipos de usuario		11U
Unidad de control de temperatura		1 aire acondicionado de gabinete AC 500W con 2 calentadores de 150W; 2 módulos de ventiladores
Otros		Sensor de puerta; sensor de agua; sensor de humo; sensor de temperatura y humedad

Características:

Caja de protección clase LP55/LP56 y revestimiento protector resistente a la corrosión.
Utilizando tecnología avanzada de control digital DSP, diseño de conversión dual en línea.
Amplio rango de voltaje y frecuencia de entrada.
Compatible con tarjeta SNMP para monitoreo remoto en tiempo real.
Admite sistema de monitoreo de energía y medio ambiente.
El calentador o aire acondicionado es opcional para temperaturas bajas y altas.
Diseño integrado de múltiples funciones de protección.
Módulo de alimentación UPS tipo rack estándar de 19 pulgadas para fácil instalación y mantenimiento.
Compatible con baterías VRLA y paquetes de baterías de iones de litio.
Admite diseño personalizado y puede reservar espacio para el equipo del usuario.
Iniciar automáticamente después del encendido.
El rango de temperatura de funcionamiento es de -20°C a +45°C.

Especificaciones técnicas

Modelo	OD-TRIS-48100
Entrada de CA
Voltaje nominal de entrada de CA	Monofásico 220 V CA/Trifásico 380 V CA
Rango de voltaje de entrada	85 V CA ~ 300 V CA
Frecuencia de voltaje de CA de entrada	45 Hz ~ 65 Hz
Corriente máxima de entrada	≤55A (monofásico)
Factor de potencia	≥0,99
Producción
Rango de voltaje de salida de CC	42 VCC ~ 58 VCC
Voltaje nominal de salida de CC	54,5 V
Salida máxima de CC	Corriente constante 52A
Frecuencia de salida	Clasificación 50 Hz/60 Hz (frecuencia opcional)
Voltaje nominal de salida de CA	220 V CA/230 V CA (opcional)
Potencia de salida de CA	2000 VA
Batería
Voltaje de carga	CC 54,75 V
Voltaje nominal	48 V
Capacidad nominal	50 Ah
Tamaño de la batería	3U
Corriente de carga máxima	25A
Corriente máxima de descarga	50A
Mecánico
Dimensiones (mm)	Gabinete	800 (ancho) × 900/1000 (profundidad) × 1200 (alto) sin/con aire acondicionado
	Equipo de usuario espacio	Altura: 3U; ancho: 19 pulgadas
	Módulo inversor: 2KW	106,4 (ancho) x 291 (profundidad) x 41,5 (alto)
	Módulo rectificador: 50 A	106,5 (ancho) x 286 (profundidad) x 41,5 (alto)
Peso del sistema (kg)	>200
Ambiental
Temperatura de funcionamiento	-20℃~+45℃
Temperatura de almacenamiento	-40℃~+70℃
Humedad relativa	5 % de humedad relativa ~ 90 % de humedad relativa
Altitud	≤3000 m (reducir la potencia si es superior a 3000 m)
