Modelo: OD-TRISS-48100
Rango de voltaje de entrada de CA: 85~300 V CA
Rango de voltaje de salida CC: -43,2 V CC ~ -57,6 V CC (valor típico: -53,5 V CC)
Rango de temperatura de almacenamiento: －45℃～＋70℃
Solicitud:
Estación base de comunicaciones
Artículo No :
OD-TRISS-48100Orden (MOQ) :
10 pcsPago :
T/TOrigen del producto :
ChinaColor :
RAL7035Puerto de embarque :
ShenzhenTiempo de espera :
3 weeksPeso :
180 KgDescripción

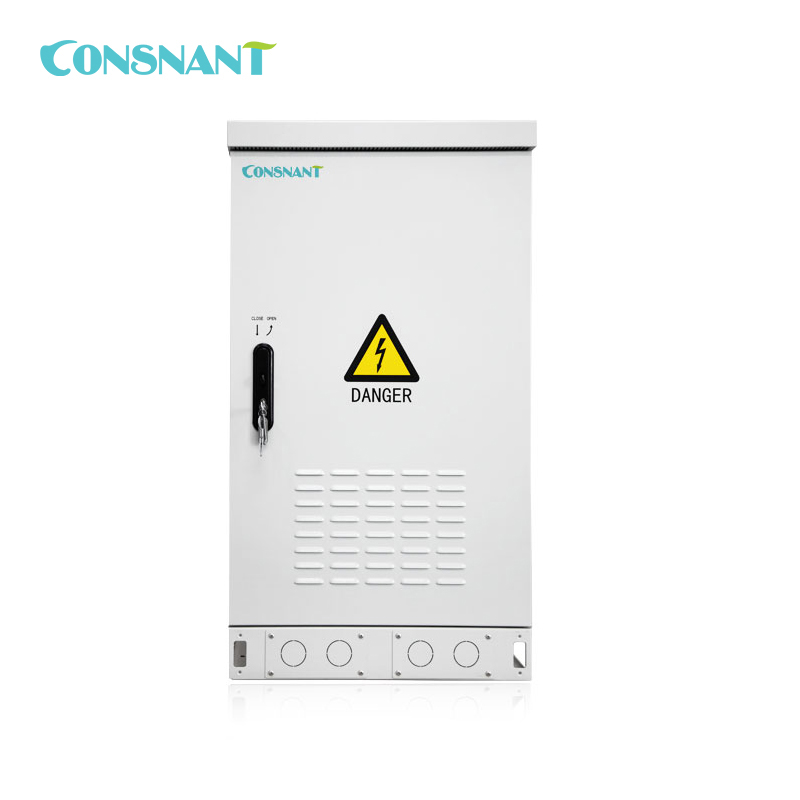

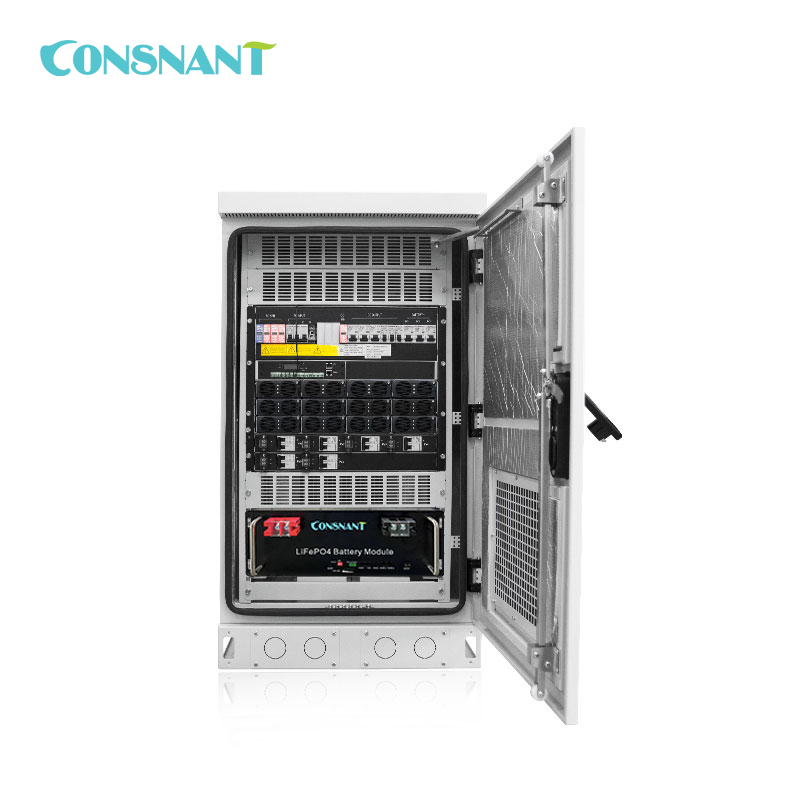

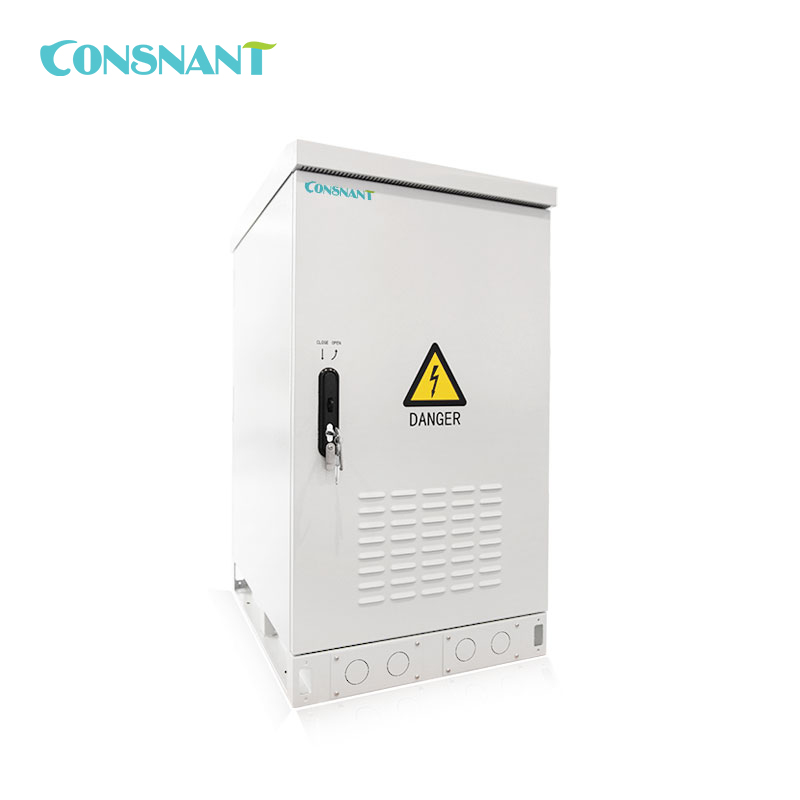

El sistema de alimentación híbrida para telecomunicaciones de la serie OD-TRISS integra la alimentación del inversor, la alimentación del rectificador, la alimentación fotovoltaica, el sistema de refrigeración y el sistema de monitorización de la alimentación y el medio ambiente, proporcionando un entorno operativo seguro y fiable para los equipos de comunicación y pudiendo utilizarse ampliamente en emplazamientos de estaciones base de comunicaciones exteriores.
Configuración:
| Modelo | Configuración | Rango de voltaje de entrada | Voltaje de salida | Corriente de salida (máx.) | Potencia de salida (máx.) | Cantidad de módulos |
|

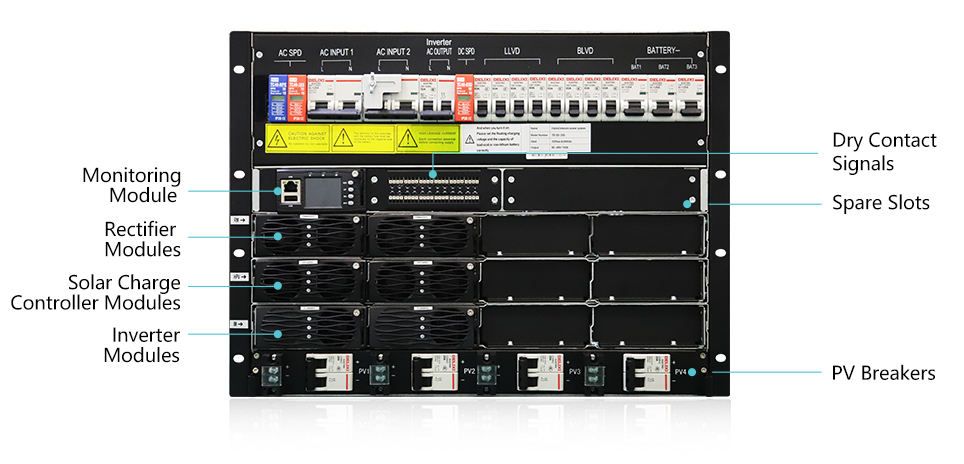

Serie TRISS-48 (Rectificador + Inversor + MPPT) |
Módulos rectificadores | 85~300 V CA | -53,5 V CC | 400A | 16 kW | 1-4 |
| Módulos inversores | 120-425 V CC | -54,5 V CC | 400A | 12 kW | 1-4 | |
| Módulos MPPT | 176-265 V CC | 220 V CA / 230 V CA | \ | 8 kW | 1-4 |
Especificaciones técnicas
| Modelo | OD-TRISS-48100 | |
| Gabinete | ||
| Tamaño (mm) | Ancho*Profundidad*Altura = 759*693*1430 mm (sin aire acondicionado) Ancho*Profundidad*Altura = 759*817*1430 mm (con aire acondicionado) |
|
| Espacio para equipos de usuario (U) | Según las necesidades del usuario | |
| Peso (kg) | 150/180 kg (sin/con aire acondicionado) | |
| Ambiental | ||
| Temperatura de funcionamiento | -20℃~+45℃ | |
| Temperatura de almacenamiento | -40℃~+70℃ | |
| Humedad relativa | 5%HR～90%HR | |
| Altitud | ≤4000 m (capacidad de salida reducida de 3000 a 4000 m) | |
| Control de temperatura | ||

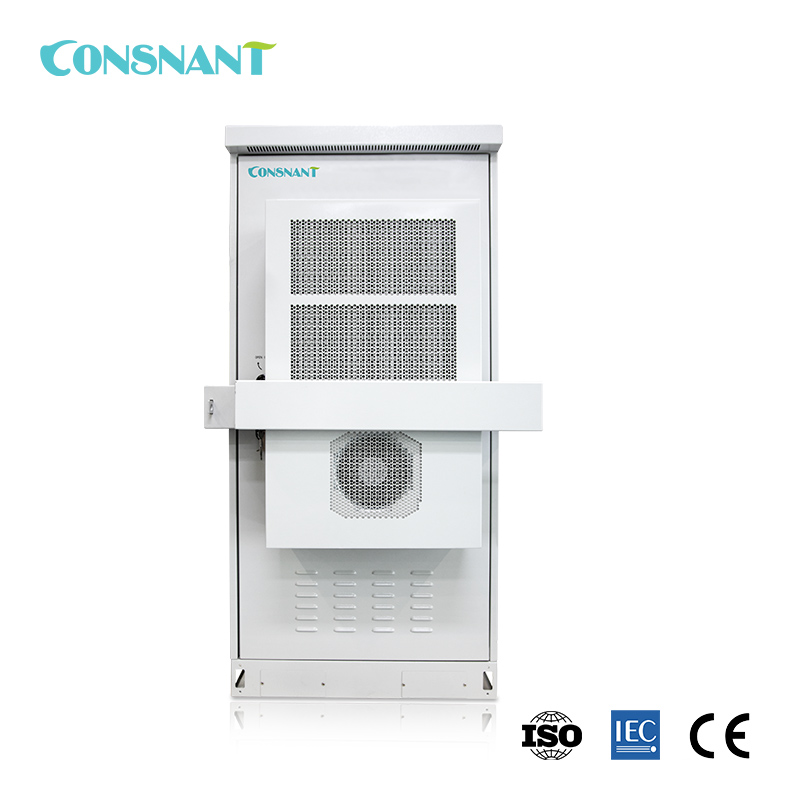

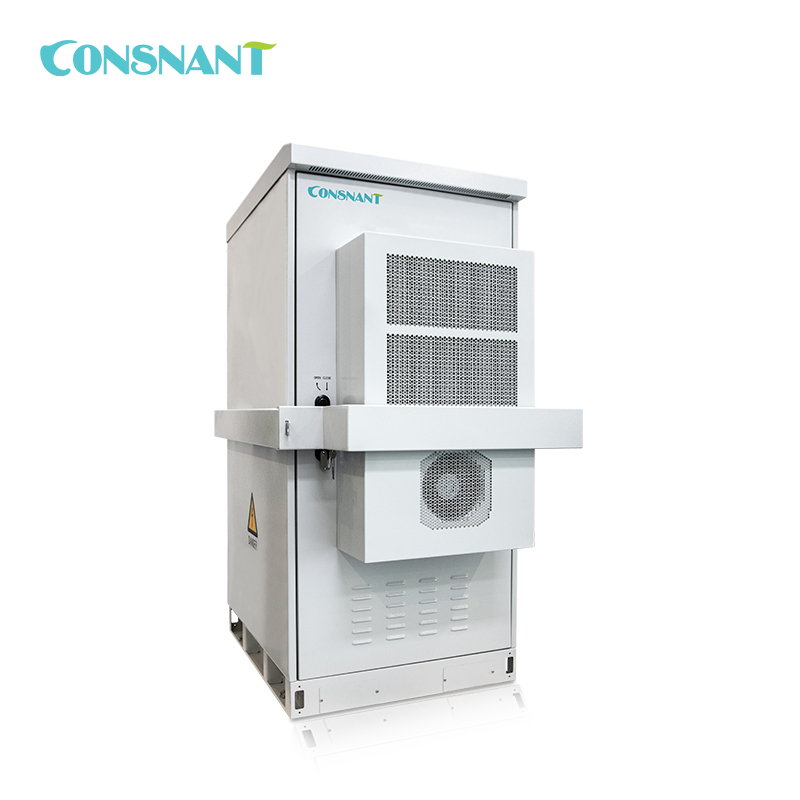

| Enfriamiento | Ventilador simple o doble de 48 Vcc, 100 W, PWM con regulación de temperatura (opcional). Aire acondicionado AC/DC de 5000W, 1000W o 1500W (opcional) Intercambiador de calor de 500 W o 1000 W (opcional) |
|
| Calefacción (opcional) | Calentador (500W) | |
| Módulo rectificador | ||
| Potencia nominal | 3000W (estándar)/4000W (opcional) | |
| Número (piezas) | 2 (1 a 4) | |
| Tamaño (mm) | Ancho*Profundidad*Altura = 106,5*286*41,5 (±0,5 mm) | |
| Peso (kg) | <2 kg | |
| Módulo inversor | ||
| Potencia nominal | 2000 VA | |
| Número (piezas) | 2 (1 a 4) | |
| Tamaño (mm) | Ancho*Profundidad*Altura = 106,4*291*41,5 (±0,5 mm) | |
| Peso (kg) | <2 kg | |
| Módulo MPPT solar | ||
| Potencia nominal | 3000W | |
| Número (piezas) | 2 (1 a 4) | |
| Tamaño (mm) | Ancho*Profundidad*Altura = 106,5*286*41,5 (±0,5 mm) | |
| Peso (kg) | <2 kg | |
| Entrada de CA | ||
| Tensión nominal de entrada de CA | Monofásico 220 V CA / Trifásico 380 V CA | |
| Rango de voltaje de entrada de CA | 85 V CA ~ 300 V CA | |
| Corriente máxima de entrada de CA | 104A (Monofásico) | |
| Frecuencia de voltaje de entrada de CA | 45~65Hz (Valor típico 50/60Hz) | |
| Factor de potencia de CA | ≥0,97 (carga nominal de 220 V CA) | |
| Entrada fotovoltaica | ||
| Rangos de entrada fotovoltaica | 120~425 Vcc (tensión de arranque superior a 160 Vcc) | |
| Voltaje de entrada nominal fotovoltaico | 340 V CC | |
| Rango de voltaje MPPT | De 120 V CC a 340 V CC | |
| Corriente de entrada máxima del sistema fotovoltaico | 17A | |
| Tensión máxima de entrada del sistema fotovoltaico | 450 V CC (La fuente de alimentación no debe estar dañada) | |
| Protección contra polaridad inversa en módulos fotovoltaicos | Polaridad de entrada errónea, sin daños. | |
| Protección de entrada del módulo fotovoltaico | Fusible positivo y negativo | |
| Producción | ||
| Capacidad del sistema | 6 kW (Máx.: 16 kW) | |
| Rango de voltaje de salida de CC | -43,2 Vcc ~ -57,6 Vcc (Valor típico: -53,5 Vcc) | |
| Corriente continua | 200 A (Máx.: 400 A) | |
| Rango de voltaje de salida de CA | 220 V CA/230 V CA | |
| Potencia de salida de CA | 4 kW (Máx.: 8 kW) | |
| Precisión de estabilización de voltaje | ≤±1% | |
| Ondulación y ruido de salida | ≤200 mVp-p (Tensión de entrada nominal, carga y límite de ancho de banda de 20 MHz) | |
| Desequilibrio de reparto de la corriente | ≤±5% (Dentro del rango de carga del 50-100%) | |
| Eficiencia del módulo rectificador | ≥93%/≥95%/≥96%Opcional | |
| Eficiencia del módulo fotovoltaico | ≥96% | |
| Eficiencia del módulo inversor | ≥90% | |
