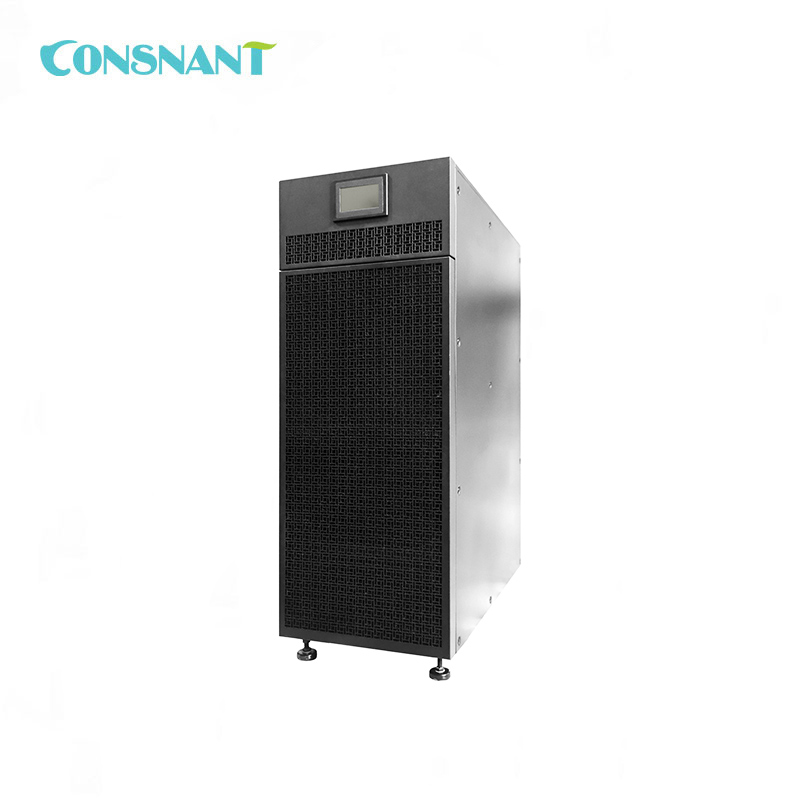

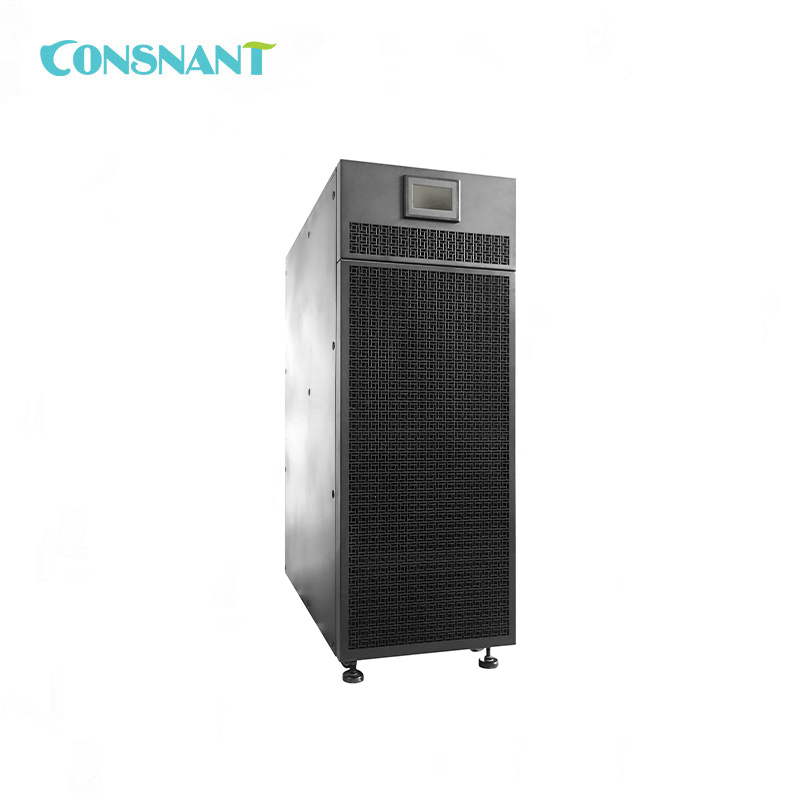

UPS en línea de alta frecuencia 3P/3P 400V 30-60K
Número de modelo: CNH330 30 - 60KVA
Capacidad nominal: 30-60 KW
Tensión nominal: 380/400/415 VCA
Rango de voltaje de entrada: 110 – 300 VCA
Frecuencia nominal: 50/60 HZ
Artículo No :
CNH330 30 - 60KVAOrden (MOQ) :
1 pcsPago :
T/TOrigen del producto :
ChinaColor :
BlackPuerto de embarque :
ShenzhenTiempo de espera :
1 weekPeso :
55-229KgUPS en línea de alta frecuencia 3P/3P 400V 30-60K
Característica:
● La tecnología DSP garantiza una alta fiabilidad
Chips duales DSP y MCU para garantizar la confiabilidad del producto.
● Factor de potencia de salida 1
Para aplicaciones críticas, este UPS en línea trifásico con factor de potencia de salida 1.0 garantiza una mayor eficiencia y un rendimiento avanzado.
● Adaptación de los últimos diodos de carburo de silicio para mejorar la eficiencia del sistema.
Mediante la adaptación de los últimos diodos de carburo de silicio, no importa si está en modo CA o en modo batería, la eficiencia es superior al 96%.
● Entradas duales
La serie CNH330 también está disponible para entradas duales opcionales para admitir varias entradas y tener flexibilidad para la configuración del sistema.
● Cargador muy potente para acortar el tiempo de recarga.
La adaptación de la clasificación del cargador equivale al 30 % de la capacidad del UPS en 10/20 Kva. La clasificación del cargador también es del 20 % de la capacidad del UPS para modelos de 30 Kva y superiores.
● Corriente de carga ajustable
Los usuarios pueden ajustar la corriente de carga a través de la configuración de la pantalla LCD según varias configuraciones de la batería.
● En paralelo hasta 6 unidades con paquete de baterías común
Admite un máximo de 6 unidades en paralelo con un paquete de baterías común para el sistema paralelo.
● Pantalla LCD táctil a color de 5"
Pantalla LCD táctil a color incorporada de 5" con 500 registros de eventos/datos.
● Tarjeta de contacto seco de relé programable opcional
Definición de 4 puertos de contacto seco configurables mediante software para diversas aplicaciones.
● Advertencia de voz/aviso de código de error
El altavoz incorporado tiene voz humana para la advertencia/ Aviso de códigos de error en lugar de pitidos tradicionales.
● Alta capacidad de sobrecarga
Soporta una capacidad de sobrecarga del 110 % durante 60 min y hasta 1 min. condición de sobrecarga al 150% de carga.
● Diseño de batería ajustable
El número de baterías conectadas se puede ajustar de forma flexible en función de diferentes demandas de energía.
● La función de contraseña dinámica optimiza el rendimiento del servicio.
Esta contraseña dinámica se genera automáticamente desde nuestro herramienta de utilidad exclusiva. Cada vez que es necesario cambiar configuraciones relacionadas con el servicio, esta herramienta de utilidad generaría un contraseña única en función del tiempo. Protege a UPS de imprevistos. operación debido a configuraciones no autorizadas.
● Función de entrada eléctrica
CNH330 está diseñado para tener un paso eléctrico flexible de ajustar el tiempo de entrada de energía. Esta configuración optimizará dimensionar el generador y reducir el impacto en la fuente de CA al tener diferente período de tiempo de entrada para diferentes sistemas UPS en paralelo cuando se recupera la red de CA.
Parámetros técnicos:
MODELO | 30 mil | 40 mil | 50 mil | 60 mil | |
CAPACIDAD* | 30 kVA/30 kW | 40 kVA/40 kW | 50 kVA/50 kW | 60 kVA/60 kW | |
APORTE | |||||
Rango de voltaje | Pérdida de línea baja | 110 VCA (fase-norte) ± 3 % con 50 % de carga; 176 VCA (fase-norte) ± 3 % con 100 % de carga | |||
Regreso de línea baja | Voltaje de pérdida de línea baja + 10 V | ||||
Pérdida de línea alta | 300 VCA(LN) ± 3 % al 50 % de carga; 276 VCA(LN) ± 3 % al 100 % de carga | ||||
El regreso de High Line | Alto voltaje de pérdida de línea: 10 V | ||||
Rango de frecuencia | Sistema de 46 Hz ~ 54 Hz a 50 Hz; Sistema de 56 Hz ~ 64 Hz a 60 Hz | ||||
Fase | Trifásico con neutro | ||||
Factor de potencia | ≥ 0,99 al 100 % de carga | ||||
PRODUCCIÓN | |||||
Fase | Trifásico con neutro | ||||
Voltaje de salida | 360*/380/400/415 V CA (fase a fase) | ||||
208*/220/230/240 V CA (fase a neutro) | |||||
Regulación de voltaje de CA | ± 1% | ||||
Rango de frecuencia (Rango sincronizado) | Sistema de 46 Hz ~ 54 Hz a 50 Hz; Sistema de 56 Hz ~ 64 Hz a 60 Hz | ||||
Rango de frecuencia (modo batería) | 50/60 Hz ± 1% | ||||
Sobrecarga | Modo CA | 100%~110%: 60 min; 111%~125%: 10 min; 126%~150%: 1 min; >150%: 400 ms | |||
Modo batería | 100%~110%: 60 min; 111%~125%: 10 min; 126%~150%: 1 min; >150%: 400 ms | ||||
Relación de cresta actual | 3:1 máximo | ||||
Distorsión armónica | ≦ 1 % al 100 % de carga lineal; ≦ 3 % al 100 % de carga no lineal | ||||
Tiempo de transferencia | Batería de línea | 0 ms | |||
Bypass del inversor | 0 ms (Cuando falla el bloqueo de fase, | ||||
Inversor ECO | <10 ms | ||||
EFICIENCIA | |||||
Modo CA | 95,5% | ||||
Modo ECO | 98,5% | ||||
Modo batería | 94,5% | ||||
BATERÍA | |||||
Modelo estándar | Tipo | 12 V/7 Ah | 12 V/9 Ah | N / A | |
Números | (16+16) x 2 | ||||
Corriente de carga (máx.) | 2A | ||||
Voltaje de carga | +/- 13,65 VCC * N ± 1 % (N = 16~20) | ||||
Modelo de largo plazo | Tipo | Dependiendo de las aplicaciones | |||
Números | 32 ~ 40 (ajustable) | ||||
Corriente de carga (máx.) | 1~12 A (ajustable) | 1~18 A (ajustable) | |||
Voltaje de carga | +/- 13,65 VCC * N ± 1 % (N = 16~20) | ||||
FÍSICO | |||||
Modelo estándar | Dimensiones, DXWXH mm | 815 x 300 x 1000 | NA | ||
Peso neto (kg) | 207 | 229 | NA | ||
Modelo de largo plazo | Dimensiones, DXWXH mm | 815 x 300 x 1000 mm | 974 x 600 x 1600 mm | ||
Peso neto (kg) | 55 | 58 | 83 | 87 | |
AMBIENTE | |||||
Temperatura de funcionamiento | 0 ~ 40 °C (la vida útil de la batería se reducirá cuando > 25 °C) | ||||
Operación Humedad | <95 % y sin condensación | ||||
Altitud de operación** | <1500 m** | ||||
Protección | IP20 | ||||
Nivel de ruido acústico | Menos de 65dB a 1 metro | Menos de 70 dB a 1 metro | Menos de 75 dB a 1 metro | ||
GESTIÓN | |||||
RS-232 o USB inteligente | Compatible con Windows® 2000/2003/XP/Vista/2008/7/8/10, Linux, Unix y MAC | ||||
SNMP opcional | Administración de energía desde el administrador SNMP y el navegador web |
* Reducir la capacidad al 90% cuando El voltaje de salida se ajusta a 3 veces 360 VCA.
**Si el SAI está instalado o en uso in a lugar dónde el altitud is arriba que 1000 metros, el producción fuerza debe be reducido 1% por 100 metros.
***Las especificaciones del producto están sujetas a cambios sin previo aviso.Tice.
